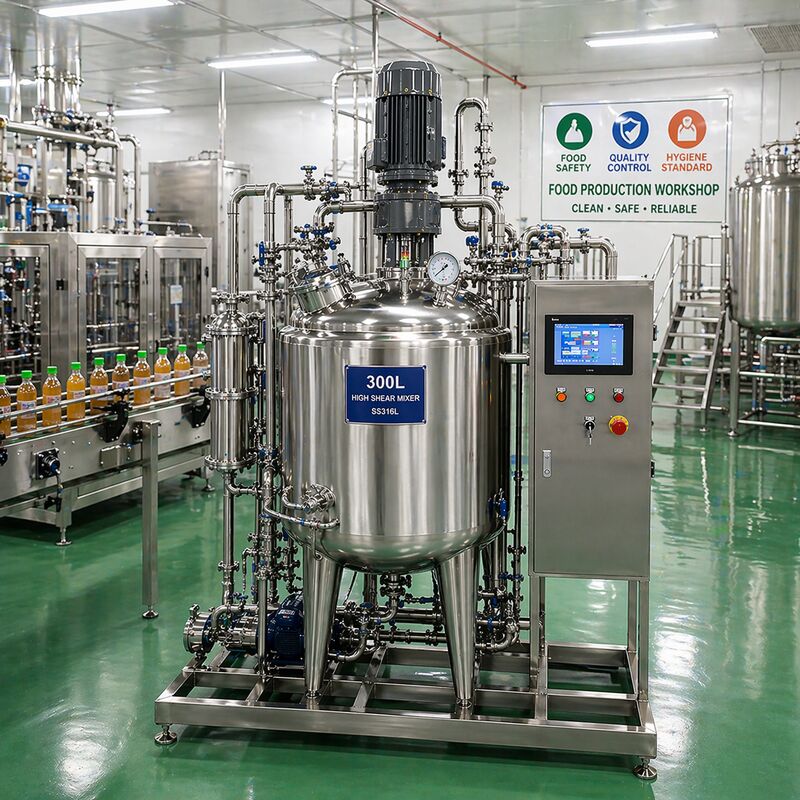

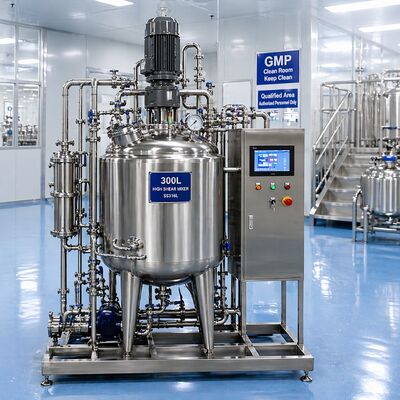

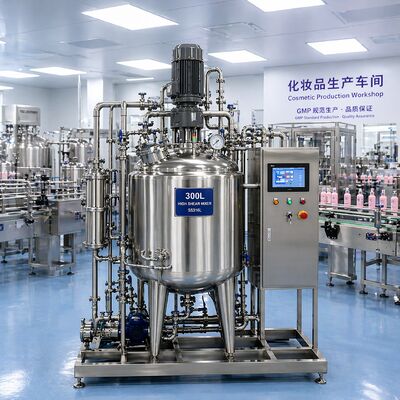

Sistem Persiapan Larutan Injeksi 300-500L dengan Tangki SS316L (Tingkat Steril, Desain Sirkulasi Loop)
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | CHONGYANG |
| Sertifikasi: | ISO,CE |
| Nomor model: | CY-SPS-500L |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 |
|---|---|
| Harga: | negotiable |
| Kemasan rincian: | Ekspor Kotak Kayu Standar |
| Waktu pengiriman: | 15 hari |
| Syarat-syarat pembayaran: | T/T, L/C |
| Menyediakan kemampuan: | 100 Set/Bulan |
|
Informasi Detail |
|||
| Kapasitas: | 300L / 500L / 1000L / 2000L / 3000L / Kustom | Bahan: | SS316L (Bagian Kontak Produk), SS304 (Bingkai) |
|---|---|---|---|
| Permukaan Selesai: | Ra Internal ≤0,4μm, Matte/Dipoles Eksternal | Sistem Pengendalian: | Kontrol Otomatis PLC dengan Layar Sentuh (Siemens/Schneider Opsional) |
| Fungsi: | Jaket Pencampur, Pemanasan & Pendinginan, Sistem Pembersihan CIP/SIP | Aplikasi: | Farmasi / Biofarma / Kosmetik / Industri Makanan |
Deskripsi Produk
Sistem Persiapan Larutan Suntik 300 ¢ 500L dengan Tangki SS316L
Pengantar
PeraturanSistem Persiapan Larutan Suntikan 300 ∼ 500Ldirancang untuk persiapan cairan kemurnian tinggi dalam kondisi pengolahan higienis dan steril yang terkontrol.
Dengan fitur tangki kontak produk SS316L, sirkulasi loop sanitasi, agitasi presisi, pemanas dan pendinginan opsional, filtrasi steril, dan otomatisasi PLC/HMI, sistem ini menyediakan pencampuran yang seragam,kontrol suhu yang stabil, keandalan batch yang dapat diandalkan, dan mengurangi risiko kontaminasi.
Sistem ini dapat disesuaikan untuk persiapan larutan suntikan, media bioteknologi, buffer steril, formulasi kemurnian tinggi, produksi laboratorium, dan aplikasi proses bersih lainnya.
Ringkasan Produk
Sistem Persiapan Larutan Suntik 300 ¢ 500L adalah skid proses sanitasi terintegrasi untuk pencampuran, sirkulasi, kontrol suhu, filtrasi, penyimpanan, dan transfer steril.
Permukaan kontak produk terbuat dariSS316L stainless steel, sedangkan struktur eksternal dapat dibuat dari SS304.
Desain sirkulasi loop terus mengembalikan larutan melalui tangki dan pipa sirkulasi eksternal, membantu menjaga konsentrasi yang seragam, suhu,dan kualitas produk di seluruh batch.
Sistem sanitasi tertutup meminimalkan paparan manual dan mendukung operasi yang dapat diandalkan di kamar bersih, area persiapan steril, fasilitas farmasi, pabrik bioteknologi,dan lingkungan produksi dengan kemurnian tinggi.
Industri Aplikasi
Proses Produksi
Aliran proses berikut menunjukkan urutan persiapan larutan suntikan kelas steril yang khas.
Air murni dan bahan baku dimasukkan ke dalam wadah persiapan.sementara lingkaran sirkulasi eksternal mempertahankan gerakan larutan terus menerus dan keseragamanKotak pemanasan atau pendinginan mengontrol suhu proses sebelum larutan melewati filtrasi steril dan transfer sanitasi.
Fitur dan Keuntungan
Konstruksi higienis dengan ketahanan korosi yang sangat baik.
Mendukung pencampuran terus menerus dan kualitas larutan yang seragam.
Ra ≤ 0,8 μm standar, dengan opsi Ra ≤ 0,6 atau 0,4 μm.
Meminimalkan risiko kontaminasi dan paparan operator.
Memberikan kontrol suhu batch yang akurat.
Memungkinkan operasi otomatis, alarm, dan pemantauan proses.
Mendukung pembersihan dan sterilisasi sistem persiapan.
Mempermudah instalasi, koneksi, dan komisi.
Spesifikasi Teknis
| Artikel | Spesifikasi |
|---|---|
| Kapasitas Nominal | 300 ¥ 500 L |
| Bahan yang bersentuhan dengan produk | SS316L |
| Materi eksternal | SS304 |
| Penutup permukaan bagian dalam | Ra ≤ 0,8 μm; Ra ≤ 0,6 atau 0,4 μm opsional |
| Metode pencampuran | Agitator atas dengan sirkulasi loop sanitasi |
| Kecepatan pencampuran | 0 ′ 60 rpm, diatur |
| Aliran sirkulasi | Dapat disesuaikan sesuai dengan kebutuhan proses |
| Pemanasan / pendinginan | Jaket sanitasi, opsional |
| Sistem kontrol | PLC dengan HMI layar sentuh |
| Pembersihan dan Sterilisasi | CIP / SIP siap |
| Tekanan Kerja | 0·0.3 MPa, tergantung pada desain kapal akhir |
| Suhu Desain | -10°C sampai 120°C |
| Sumber Daya | 220V / 380V, 50 atau 60 Hz, dapat disesuaikan |
| Pemasangan | Pemasok skid |
| Dasar Desain | Teknik kebersihan yang berorientasi pada GMP dan manajemen mutu ISO |
Spesifikasi akhir tergantung pada karakteristik produk, suhu proses, tekanan operasi, viskositas, waktu pencampuran, strategi pembersihan, dan URS pelanggan.
Konfigurasi standar
| komponen | Deskripsi |
|---|---|

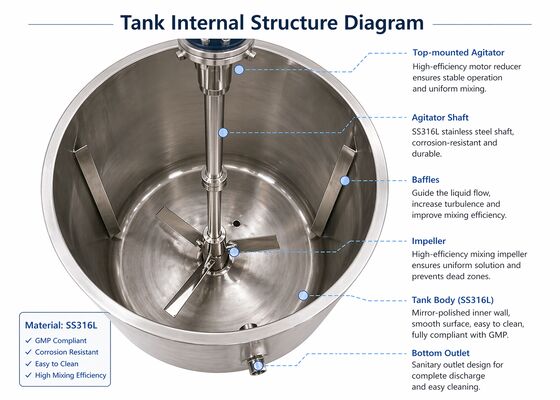

| Tangki pencampuran | Kapal SS316L 300-500L dengan saluran air sanitasi dan nozel proses |
| Agitator | Agitator sanitasi yang dipasang di atas dengan penggerak kecepatan variabel |
| Pompa sirkulasi | Pompa sanitasi untuk sirkulasi loop terus menerus |
| Sistem Jaket | Jaket pemanas dan pendingin opsional |
| Panel kontrol | PLC, HMI layar sentuh, alarm, dan interlock proses |
| Klep | Klep diafragma sanitasi, manual atau otomatis |
| Saluran | SS316L pipa higienis dengan susunan pembuangan |
| Unit Filtrasi | Rumah penyaring steril sanitasi sesuai dengan persyaratan proses |
| CIP / SIP Interface | Koneksi pembersih dan sterilisasi |
| Instrumen | Instrumen suhu, tekanan, tingkat, kecepatan, dan aliran opsional |
| Kerangka skid | Kerangka pendukung stainless steel terintegrasi |
Mengapa Menggunakan Desain Sirkulasi Loop?
Daur sirkulasi terus menarik larutan dari wadah, melewati sirkuit eksternal sanitasi, dan mengembalikannya ke tangki.
Konfigurasi Opsional
Aplikasi Proyek Tipikal
Sistem 500L dengan sirkulasi loop meningkatkan keseragaman pencampuran dan mengurangi variasi batch.
Desain loop tertutup mendukung operasi yang stabil dan mengurangi risiko kontaminasi selama persiapan dan transfer.
Standar Desain dan Dokumentasi
- Prinsip desain higienis yang berorientasi pada GMP
- ISO 9001 Manajemen mutu manufaktur
- SS316L Bahan kontak produk
- Perlengkapan sanitasi dan pipa drainase
- Sertifikat bahan dan catatan permukaan
- Dokumen FAT, DQ, IQ, dan OQ opsional
- Dokumen proyek opsional yang berorientasi FDA dan WHO
Pertanyaan yang Sering Diajukan
Sirkulasi loop menyediakan gerakan larutan yang terus menerus, membantu menjaga konsentrasi, suhu, dan kualitas produk yang seragam.
Sistem ini dapat dirancang untuk persiapan kelas steril dengan bagian kontak SS316L, pengolahan tertutup, filtrasi steril, CIP, dan SIP opsional.
Ya. kapasitas tangki, pipa, instrumen, kecepatan pencampuran, aliran sirkulasi, filtrasi, kontrol logika, dan dokumentasi dapat disesuaikan.
Ya. PLC dan kontrol HMI layar sentuh dapat disediakan untuk operasi otomatis, alarm, resep, kontrol suhu, dan pemantauan batch.
Ya, skid bisa termasuk koneksi CIP, perangkat semprot, pipa yang bisa dikuras, dan urutan sterilisasi SIP opsional.
Mengapa Pilih Air Chongyang?
Air Chongyangmenyediakan sistem persiapan larutan suntikan yang disesuaikan, skid persiapan cairan, tangki steril, sistem sirkulasi loop, solusi CIP / SIP, dan integrasi utilitas farmasi bersih.
Butuh Sistem Persiapan Solusi Suntikan Berkualitas Steril?
Berbagi kapasitas batch yang dibutuhkan, karakteristik produk, waktu pencampuran, suhu proses, persyaratan sirkulasi, tingkat filtrasi, strategi CIP / SIP,dan tingkat otomatisasi dengan tim insinyur kami.
CHONGYANG WATER dapat menyiapkan solusi teknis yang disesuaikan, konfigurasi peralatan, aliran proses, gambar tata letak, dan penawaran untuk proyek Anda.
