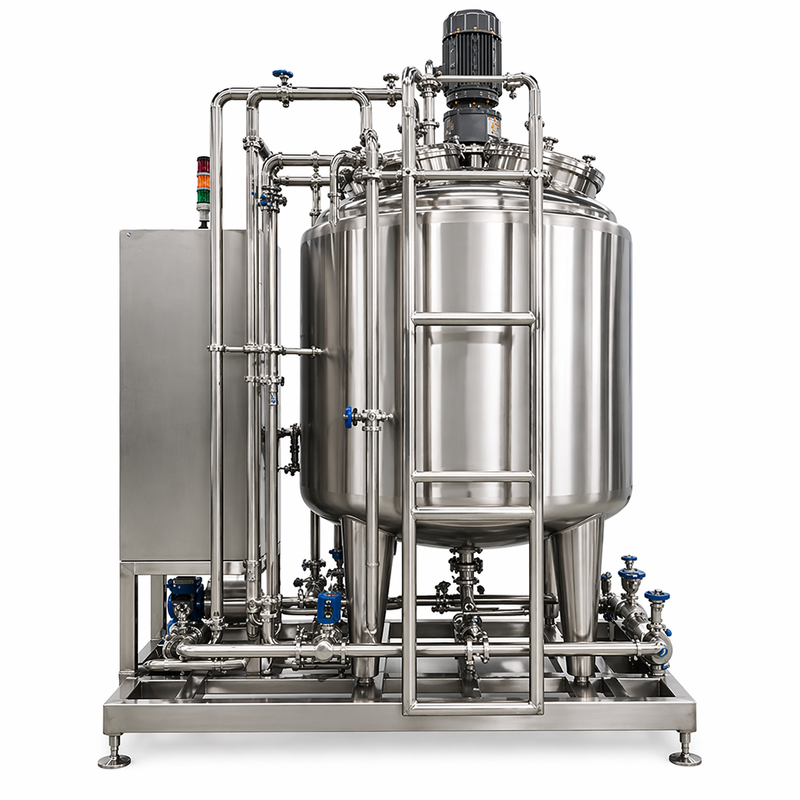

Sistem Persiapan Solusi Kunci Pintu 3000L dengan Tangki SS316L (Patuh GMP, Integrasi Proses Lengkap)
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | CHONGYANG |
| Sertifikasi: | ISO,CE |
| Nomor model: | CY-SPS-500L |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 |
|---|---|
| Harga: | negotiable |
| Kemasan rincian: | Ekspor Kotak Kayu Standar |
| Waktu pengiriman: | 15 hari |
| Syarat-syarat pembayaran: | T/T, L/C |
| Menyediakan kemampuan: | 100 Set/Bulan |
|
Informasi Detail |
|||
| Kapasitas: | 300L / 500L / 1000L / 2000L / 3000L / Kustom | Bahan: | SS316L (Bagian Kontak Produk), SS304 (Bingkai) |
|---|---|---|---|
| Permukaan Selesai: | Ra Internal ≤0,4μm, Matte/Dipoles Eksternal | Sistem Pengendalian: | Kontrol Otomatis PLC dengan Layar Sentuh (Siemens/Schneider Opsional) |
| Fungsi: | Jaket Pencampur, Pemanasan & Pendinginan, Sistem Pembersihan CIP/SIP | Aplikasi: | Farmasi / Biofarma / Kosmetik / Industri Makanan |
Deskripsi Produk
Sistem persiapan larutan kunci 3000L dengan Tangki SS316L
Pengantar
PeraturanSistem persiapan larutan kunci 3000Ldirancang untuk persiapan cairan skala besar dengan integrasi proses lengkap, konstruksi SS316L higienis, kontrol otomatis, dan pembersihan dan sterilisasi terpusat.
Sistem ini menggabungkan dosing bahan baku, pencampuran, sirkulasi, pemanasan, pendinginan, filtrasi, penyimpanan, CIP, SIP, dan distribusi menjadi satu solusi rekayasa terkoordinasi.
Dari desain proses awal dan pembuatan peralatan hingga dukungan instalasi dan persiyapan, pendekatan turnkey mengurangi antarmuka proyek, meningkatkan efisiensi pelaksanaan,dan mendukung produksi jangka panjang yang stabil.
Ringkasan Produk
3000L Turnkey Solution Preparation System adalah platform pengolahan terintegrasi yang dirancang untuk formulasi larutan batch besar, pencampuran, kontrol suhu, filtrasi, penyimpanan, pembersihan,sterilisasi, dan distribusi produk.
Komponen kontak produk diproduksi dariSS316L stainless steel, sementara struktur eksternal dan bagian non-kontak dapat diproduksi dari SS304.
Sistem ini dapat mendukung produksi batch dan operasi semi-kontinu. dosing otomatis dan urutan proses yang dikendalikan PLC membantu mengurangi intervensi manual dan meningkatkan repeatability.
Desain skid-mounted modularnya menyederhanakan perakitan pabrik, pengujian FAT, pengiriman, pemasangan, persiyapan, dan pemeliharaan di masa depan.
Industri Aplikasi
Proses Produksi
Aliran proses berikut menunjukkan tahap utama dari sistem persiapan larutan turnkey 3000L yang khas.
Air dan bahan baku dimasukkan melalui sistem dosing otomatis. Agitator dan loop sirkulasi menjaga pencampuran seragam, sementara jaket mengendalikan suhu proses.produk dipindahkan ke penyimpanan dan distribusiSistem CIP dan SIP terintegrasi mendukung pembersihan otomatis dan sterilisasi peralatan proses dan pipa.
Fitur dan Keuntungan
Teknik, manufaktur, pengujian, dukungan instalasi, dan persiyapan.
Konstruksi higienis untuk pengolahan cairan kemurnian tinggi.
Menggabungkan dosis, pencampuran, sirkulasi, filtrasi, penyimpanan, CIP, dan SIP.
Kontrol otomatis terpusat, alarm, resep, dan pemantauan proses.
Mendukung pembersihan otomatis dan sterilisasi sistem.
Memberikan manajemen suhu batch yang terkontrol.
Cocok untuk batch volume tinggi dan produksi semi-kontinu.
Mempermudah perakitan, pengujian FAT, transportasi, dan instalasi situs.
Spesifikasi Teknis
| Artikel | Spesifikasi |
|---|---|
| Kapasitas Nominal | 3000 liter |
| Bahan yang bersentuhan dengan produk | SS316L |
| Materi eksternal | SS304 |
| Penutup permukaan bagian dalam | Ra ≤ 0,8 μm; Ra ≤ 0,6 atau 0,4 μm opsional |
| Jenis pencampuran | Agitator sanitasi yang dipasang di atas |
| Kecepatan pencampuran | 0 ′ 60 rpm, diatur |
| Pemanasan / pendinginan | Tangki berkerudung |
| Sistem kontrol | PLC sepenuhnya otomatis dengan HMI layar sentuh |
| Sistem pembersihan | CIP Terintegrasi |
| Sistem Sterilisasi | SIP terintegrasi, tunduk pada persyaratan utilitas dan proses |
| Tekanan Kerja | 0·0.3 MPa, tergantung pada desain kapal akhir |
| Suhu Desain | -10°C sampai 120°C |
| Sumber Daya | 380V, 50/60 Hz, dapat disesuaikan |
| Pemasangan | Pemasangan yang dipasang pada skid / modular |
| Dasar Desain | Desain higienis yang berorientasi pada GMP dan manajemen mutu ISO |
Spesifikasi akhir tergantung pada sifat produk, viskositas, akurasi dosis, waktu pencampuran, suhu proses, tingkat filtrasi, metode pembersihan, metode sterilisasi, dan URS pelanggan.
Konfigurasi standar
| komponen | Deskripsi |
|---|---|
| Tangki pencampuran | Kapal 3000L SS316L dengan saluran air sanitasi dan koneksi proses |
| Agitator | Mesin pencampur kecepatan variabel yang dipasang di atas |
| Sistem Dosis | Pemakanan air dan bahan baku otomatis |
| Sistem Jaket | Jaket pemanasan dan pendinginan |
| Panel kontrol | PLC, HMI layar sentuh, alarm, resep, dan interlock |
| Sistem CIP | Unit pembersih otomatis dengan pengaturan sirkulasi dan pengembalian |
| Sistem SIP | Pengaturan sterilisasi uap sesuai dengan persyaratan proses |
| Klep | Klep diafragma sanitasi, manual atau pneumatik |
| Saluran | SS316L pipa higienis dengan tata letak yang dapat dikuras |
| Pompa | Pompa sirkulasi, transfer, dan CIP sanitasi |
| Unit Filtrasi | Filtrasi dengan kartrid atau membran sesuai dengan persyaratan produk |
| Instrumen | Instrumen suhu, tekanan, tingkat, aliran, dan opsional dengan sel beban |
| Skid dan Frame | Struktur pendukung stainless steel terintegrasi |
Lingkup Proyek Kunci Kunci
Konfigurasi Opsional
Aplikasi Proyek Tipikal
Sebuah sistem turnkey 3000L meningkatkan efisiensi produksi dengan mengintegrasikan dosing, pencampuran, filtrasi, penyimpanan, dan pembersihan ke dalam satu proses otomatis.
Integrasi proses penuh mengurangi operasi manual, meningkatkan repeatability batch, dan mendukung kualitas produk yang stabil.
Standar Desain dan Dokumentasi
- Prinsip desain higienis yang berorientasi pada GMP
- ISO 9001 Manajemen mutu manufaktur
- SS316L Konstruksi kontak produk
- Perlengkapan sanitasi dan pipa drainase
- Sertifikat bahan dan catatan permukaan
- Catatan pengelasan, pasivasi, dan uji tekanan
- Dokumen DQ, IQ, OQ, dan FAT opsional
- Dukungan dokumentasi opsional yang berorientasi FDA dan WHO
Pertanyaan yang Sering Diajukan
Ruang lingkup dapat mencakup desain proses, manufaktur peralatan, integrasi skid, pemrograman PLC, FAT, panduan instalasi, komisi, pelatihan, dan dokumentasi.
Ya. Sistem ini dapat dilengkapi dengan PLC dan kontrol HMI layar sentuh untuk dosis, pencampuran, pemanasan, pendinginan, filtrasi, CIP, SIP, alarm, dan resep.
Ya. Kapasitas, struktur tangki, metode pencampuran, filtrasi, otomatisasi, pembersihan, sterilisasi, dan tata letak pipa dapat disesuaikan sesuai dengan proses.
CIP dan SIP terintegrasi dapat disertakan, tetapi konfigurasi akhir tergantung pada persyaratan produk, utilitas yang tersedia, dan strategi pembersihan dan sterilisasi yang diperlukan.
Ya. bimbingan instalasi jarak jauh atau di lokasi, persiyapan, pelatihan operator, dan dukungan teknis setelah penjualan dapat disediakan.
Mengapa Pilih Air Chongyang?
Air Chongyangmenyediakan sistem persiapan cairan yang disesuaikan, sistem pencampuran, tangki sanitasi, sistem CIP / SIP, sistem penyimpanan dan distribusi, dan skid proses turnkey lengkap.
Mencari Sistem Persiapan Solusi Kunci 3000L Lengkap?
Berikan jenis produk Anda, kapasitas batch, viskositas, proses pencampuran, persyaratan dosis, kondisi pemanasan dan pendinginan, tingkat filtrasi, strategi CIP / SIP, utilitas,dan persyaratan otomatisasi dengan tim insinyur kami.
CHONGYANG WATER dapat menyiapkan desain proses yang disesuaikan, konfigurasi peralatan, P&ID, tata letak, proposal teknis, dan penawaran komersial untuk proyek Anda.
